Einführung
Die Auswahl von UVC-LEDs wird nicht durch eine einzige Spezifikation definiert. Ein praktischer UVC-LED-Auswahlleitfaden sollte mit der verfügbaren UVC-LED-Wellenlänge, der optischen Leistung, dem Strahlungswinkel und der Gehäusegröße beginnen und diese Parameter dann an die beabsichtigte Anwendung anpassen. In diesem Artikel wird erklärt, wie man eine UVC-LED auswählt, indem man von den Produktparametern über die Anwendungsanforderungen bis hin zum geeigneten Grad der Produktintegration übergeht.
Beginnen Sie mit den UVC-LED-Spezifikationen, die zu Ihrem Produkt passen
Die Auswahl der UVC-LEDs sollte mit den Spezifikationen beginnen, die direkt definieren, wie die Lichtquelle in das Zielprodukt passt.
UVC-LED-Wellenlänge
Überall werden UVC-LEDs angeboten260–280 nmDie einzelnen Modelle decken unterschiedliche Spitzenwellenlängenbereiche ab. Bei der Auswahl der UVC-LED-Wellenlänge sollten Ingenieure zunächst den für das Zielprodukt erforderlichen Wellenlängenbereich ermitteln und dann die entsprechenden Modelle und ihre anderen optischen Spezifikationen vergleichen.
Optische Leistung
Die verfügbare optische Leistung erstreckt sich von6 mW bis 1000 mWund deckt sowohl UVC-LED-Modelle mit geringer{0}}Leistung für kompakte Produkte als auch leistungsstarke Strahler für Anwendungen ab, die eine höhere UVC-Leistung erfordern. Anstatt standardmäßig die höchste verfügbare Leistung auszuwählen, sollten Produktentwickler die erforderliche UVC-Leistung für das Gerät ermitteln und dann ein Modell innerhalb des entsprechenden Leistungsbereichs auswählen.
Strahlungswinkel
Abstrahlwinkel von 30 Grad, 60 Grad und 120 Gradsind vorhanden, so dass die Lichtverteilung an unterschiedliche Installationssituationen angepasst werden kann. Die Wahl sollte neben der Position der LED, dem verfügbaren Einbauraum und der vorgesehenen Bestrahlungsfläche so getroffen werden, dass das gewählte optische Muster zur inneren Struktur des Produkts passt.
Paketgröße
Das UVC-LED-Portfolio umfasst3,5 × 3,5 mmLieferung von Standardpaketen650–1000 mWund a6,5 × 6,5 mmHochleistungspaket, das mehrere Konfigurationen mit geringerer{1}}Leistung abdeckt. Bei der Paketauswahl müssen daher sowohl der verfügbare Installationsraum als auch die vom Produkt benötigte optische Leistung berücksichtigt werden.
Sprechen Sie mit Produktexperten
Passen Sie die UVC-LED an Ihre Anwendung an
Die UVC-LED-Auswahl ist im Allgemeinen in fünf UVC-LED-Anwendungsgruppen unterteilt und umfasst Wasserdesinfektion, Haushaltsgeräte und HVAC, Automobil, Biomedizin und chemische Synthese sowie industrielle UV-Härtung. Jede Gruppe erfordert eine andere Kombination aus LED-, Modul- oder Systemebenenintegration.
Die Wasseraufbereitung stellt einen der breitesten Anwendungsbereiche dar und reicht von der Wasseraufbereitung im Haushalt bis hin zu industriellen und kommunalen Systemen. UVC-LED-Lösungen werden für die Desinfektion von Verbrauchern und Wohngebäuden, Wassergeräte, medizinische und Labor-Reinwassersysteme, Lebensmittel- und Getränkewasserqualitätskontrolle, Landwirtschaft und Kreislaufaquakultur sowie pharmazeutische Wassersysteme angeboten. Das Portfolio umfasst Durchflussraten von0,5 l/min bis 50 l/minUnd3 m³/h bis 120 m³/h, mit Lösungen wie Wasserdurchflussmodulen mit geringem{0}}Durchfluss, statischen Wassermodulen und Wasserdesinfektionsgeräten mit hohem{1}}Durchfluss. Für Produktentwickler, die an einer UVC-LED zur Wasserdesinfektion arbeiten, kann der geeignete Ausgangspunkt daher von einem kompakten Modul für einen UVC-LED-Wasserreiniger bis hin zu einem vollständigen Aufbereitungssystem mit hohem Durchfluss reichen.
Bei Haushaltsgeräten erstreckt sich die UVC-LED-Integration auf große Haushaltsgeräte, Küchen- und Badezimmergeräte, Umwelt- und Reinigungsgeräte, Körperpflegegeräte, Mütter- und Babygeräte, Wasseraufbereitungsgeräte und HVAC-Systeme. Zu den Anwendungen gehören Klimaanlagen, Waschmaschinen, Kühlschränke, Wasserreiniger, Geschirrspüler, intelligente Toiletten, Luftreiniger, Luftbefeuchter, Zahnbürstensterilisatoren und andere kompakte Geräte. Es werden anwendungsspezifische Module-sowie optische und thermische Integrationsunterstützung bereitgestellt, sodass Faktoren wie Installationsraum, Modulabmessungen und Betriebsanforderungen bei der Auswahl einer UVC-LED für HVAC, einer UVC-LED zur Luftdesinfektion oder eines UVC-LED-Moduls für Haushaltsgeräte relevant sind.
Automobilanwendungen erfordern UVC-LED-Lösungen, die in fahrzeugspezifische Architekturen integriert werden können. Das Automotive-Portfolio umfasst HVAC-Luftdesinfektion und Geruchskontrolle, Innenraum-High{2}}Touch-Oberflächensterilisation,UVC-LED + MOFsintegrierte Kabinenluftreinigung sowie Hygiene- und Geruchskontrolle im Fahrzeugkühlschrank. Zu den verfügbaren Lösungen gehören UVC-LED-Module in Automobilqualität mit konfigurierbarer Wellenlänge, Abstrahlwinkel, Abmessungen, Installationsmethoden und Steuerlogik, sodass Hersteller die Lichtquelle und Modulstruktur an verschiedene Fahrzeuganwendungen anpassen können. Auch der Automotive-Produktbereich wird unterstützt vonAEC-Q102-qualifizierte UV-LED-Chipsund einIATF 16949-konformes Fertigungssystem.
In der Biomedizin und chemischen Synthese geht die UV-LED-Technologie über die herkömmliche Desinfektion hinaus und hin zur kontrollierten photochemischen Verarbeitung. Die Lösung deckt biopharmazeutische Anwendungen und feinchemische Synthese ab, mit Systemen, die für die Arzneimittelforschung, Prozessentwicklung, kontinuierliche{1}Flow-Photochemie, API- und Schlüsselzwischenproduktsynthese sowie Prozessskalierung-up ausgelegt sind. Seine photochemische Plattform kombiniert abstimmbare LED-Beleuchtung mit kontrolliertem Licht, Temperatur und Flüssigkeitsfluss, während sein Systemportfolio von Labor-Photoreaktoren bis hin zu Pilot--Durchlaufreaktoren- reicht. Für diese Anwendungen ist die Auswahl eines UVC-LED-Systems daher eng mit der erforderlichen Lichtquelle und der gesamten Reaktionssystemarchitektur verknüpft.
Entdecken Sie Lösungen für Biomedizin und chemische Synthese

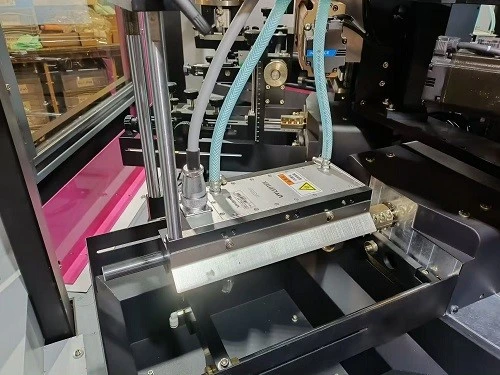

Alle-LED-Härtung ist eine separate industrielle Anwendungskategorie innerhalb des breiteren UV-LED-Portfolios. Es umfasst Etikettendruck, elektronische Klebstoffe, Offsetdruck, Siebdruck, Faserbeschichtung und Digitaldruck mit zusätzlichen Anwendungen in der Elektronik-, Glasfaser- und Lithiumbatterieherstellung. Diese Systeme verwenden UV-LED-Technologie zur Aushärtung und nicht zur mikrobiellen Desinfektion, daher sollten sie nicht als eine weitere UVC-Sterilisationsanwendung behandelt werden. Stattdessen zeigt diese Lösungskategorie, wie Wellenlänge, optische Leistung, Lichtfeldverteilung und Systemkonfiguration an verschiedene industrielle Prozesse angepasst werden können, einschließlich anpassbarer UVA-/UVB-/UVC-Ausgabe übergreifend200–400 nm.
Für Produktentwickler ist der praktische Ablauf unkompliziert:
1. Identifizieren Sie die Anwendungskategorie
2. Bestimmen Sie, ob für das Projekt eine einzelne UVC-LED, ein anwendungsspezifisches Modul oder ein komplettes System erforderlich ist
Wählen Sie die Produktebene für Ihre Entwicklungsstufe
Nicht jede UVC-LED-Anwendung erfordert den gleichen Grad an Produktintegration. Das Portfolio umfasst verpackte UVC-LEDs, anwendungsspezifische Module und komplette Systeme, sodass Hersteller auf der Komponentenebene beginnen oder direkt zu einer stärker integrierten Lösung übergehen können.
UVC-LED
Für Hersteller, die ihre eigene Ausrüstung entwickeln, stellt eine verpackte UVC-LED die zentrale Lichtquelle für die Integration in ein kundenspezifisches optisches, elektrisches oder mechanisches Design dar. UVC-LEDs werden abdeckend angeboten260–280 nm, mit einstellbarer optischer Leistung von6 mW bis 1000 mW, Strahlungswinkel von30 Grad, 60 Grad und 120 Gradund Packungsgrößen von3,5 × 3,5 mm und 6,5 × 6,5 mm. Dieses Sortiment bietet Entwicklern kundenspezifischer Geräte mehrere Ausgangspunkte, wenn die LED selbst in eine proprietäre Produktarchitektur integriert werden muss.

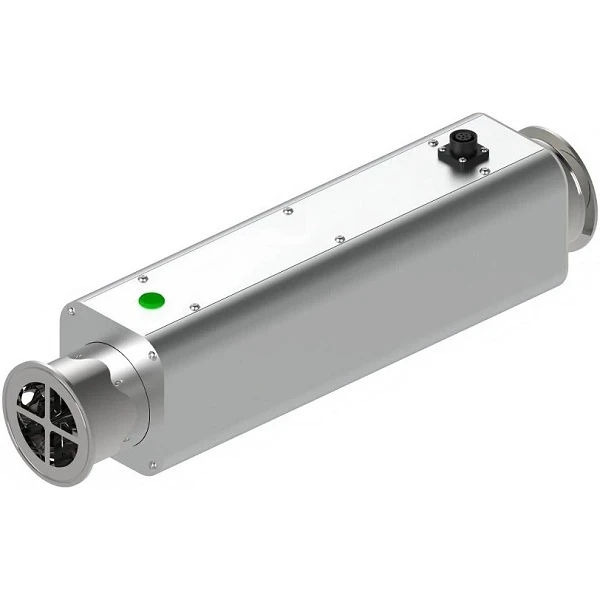

UVC-LED-Modul
Ein Modul wird zum praktischeren Ausgangspunkt, wenn die Desinfektionsfunktion in eine definierte Produktstruktur integriert werden soll. Es werden anwendungsorientierte Module bereitgestellt, darunter statische Wassermodule, Wasserdurchflussmodule, Luft- und Oberflächensterilisationsmodule sowie UVC-Sterilisationsmodule für Automobilkühlschränke, die den Entwicklungspfad von einer einzelnen LED hin zu einer integrierbaren Funktionseinheit verschieben.
UVC-LED-System
Produkte auf Systemebene-sind für Anwendungen gedacht, bei denen die UVC-Funktion Teil eines größeren Behandlungs- oder Produktionsprozesses ist. In seinem Systemportfolio sind die Bereiche Wasserdesinfektion mit hohem Durchfluss-, Biomedizin und chemische Synthese sowie alle -LED-Härtungssysteme aufgeführt, die ein höheres Maß an Integration bieten als eine einzelne LED oder ein anwendungsspezifisches Modul.
Dadurch entsteht ein klarer Entwicklungspfad: Wählen Sie eine UVC-LED, wenn Sie die Lichtquelle selbst benötigen, wählen Sie ein Modul, wenn die Anwendung eine definierte Funktionsbaugruppe erfordert, oder evaluieren Sie ein System, wenn der Behandlungsprozess eine Komplettlösung erfordert.
Verwenden Sie die Produktmatrix, um die richtige UVC-LED einzugrenzen
Sobald die Anwendung definiert ist, können Ingenieure die verfügbaren UVC-LED-Modelle eingrenzen, indem sie Wellenlänge, optische Leistung, Strahlungswinkel und Gehäusegröße vergleichen. Die Produktmatrix deckt mehrere Kombinationen dieser Spezifikationen ab, sodass die Auswahl von der erforderlichen Lichtleistung und optischen Konfiguration bis zur geeigneten Produktebene für die endgültige Anwendung reichen kann.
|
Auswahlparameter |
Verfügbare Optionen |
|
Spitzenwellenlänge |
260–280 nm |
|
Optische Leistung |
6–1000 mW |
|
Strahlungswinkel |
30 Grad / 60 Grad / 120 Grad |
|
Paketgröße |
3,5 × 3,5 mm / 6,5 × 6,5 mm |
|
Produktebene |
UVC-LED / Modul / System |
|
Anwendung |
Wasser / Haushaltsgeräte und HVAC / Automobil / Biomedizin und chemische Synthese / Alle-LED-Härtung |
Die Matrix spiegelt die Spezifikationen und Produktstufen des gesamten UVC-LED-Portfolios wider, einschließlich verpackter LEDs, Module und Systemlösungen.
Überprüfen Sie die Anpassungs- und Lieferfähigkeit
Sobald die technischen Anforderungen eingegrenzt sind, steht die Leistungsfähigkeit des Lieferanten im Mittelpunkt. Für Hersteller kundenspezifischer UVC-LED-Geräte ist die relevante Frage, ob der Lieferant das erforderliche Produktniveau, den Anpassungsumfang und das Produktionsvolumen unterstützen kann.
ODM-Unterstützung
Maßgeschneiderte PCBA-Schaltkreise, UVC-LED-Module und integrierte Baugruppen sollten unterstützt werden, mit maßgeschneiderten Dienstleistungen für Wasserdesinfektion, Luftreinigung und andere Sterilisationsanwendungen. Dadurch können Hersteller Lösungen evaluieren, die über eine Standard-LED-Komponente hinausgehen, wenn ihr Produkt eine maßgeschneiderte Integration erfordert.

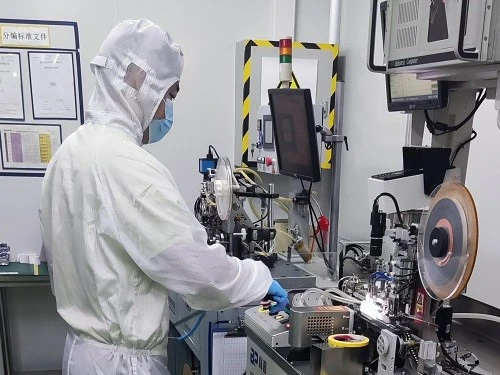

Produktions- und Lieferfähigkeit
Für die Produktionsplanung sollten hochwertige UVC-LED-Hersteller wie UVLEDTEK über eine kontinuierliche Forschungs- und Entwicklungsakkumulation, eine vollständige interne Produktionskette und ein außergewöhnlich hohes UVC-LED-WPE-Niveau verfügenüber 13,5 %. Monatliche Chip-Versandkapazität im Bereich vonüber 5 Millionen EinheitenBietet außerdem eine konkrete Referenz für Hersteller, die den langfristigen Lieferbedarf und die Produktion großer Stückzahlen bewerten.
So wählen Sie eine UVC-LED aus: Ein praktischer Entscheidungsweg
Ein praktischer UVC-LED-Auswahlleitfaden sollte von der Anwendung selbst bis zur erforderlichen Komponenten- und Integrationsebene reichen.
Das Befolgen dieser Reihenfolge macht die Auswahl einer UVC-LED zu einer strukturierten technischen Entscheidung:
- Identifizieren Sie die Anwendung
- Definieren Sie den erforderlichen Wellenlängenbereich
- Wählen Sie den optischen Leistungsbereich aus
- Passen Sie den Strahlungswinkel an
- Überprüfen Sie die Paketabmessungen
- Entscheiden Sie sich für LED / Modul / System
- Bestätigen Sie die Anpassungs- und Lieferanforderungen
Abschluss
Die Auswahl von UVC-LEDs sollte mit den Anwendungsanforderungen beginnen und die Auswahl dann durch wichtige Produktparameter wie Wellenlänge, optische Leistung, Strahlungswinkel und Gehäusegröße eingrenzen. Erfahrene UVC-LED-Hersteller sollten UVC-LED-Produkte, Module und Systemlösungen anbieten, um unterschiedliche Entwicklungsstadien und Anwendungsanforderungen zu unterstützen. Für eine spezifischere Empfehlung teilen Sie unseren Experten Ihre Anwendungsanforderungen mit, um eine geeignete UVC-LED-Lösung zu ermitteln.
